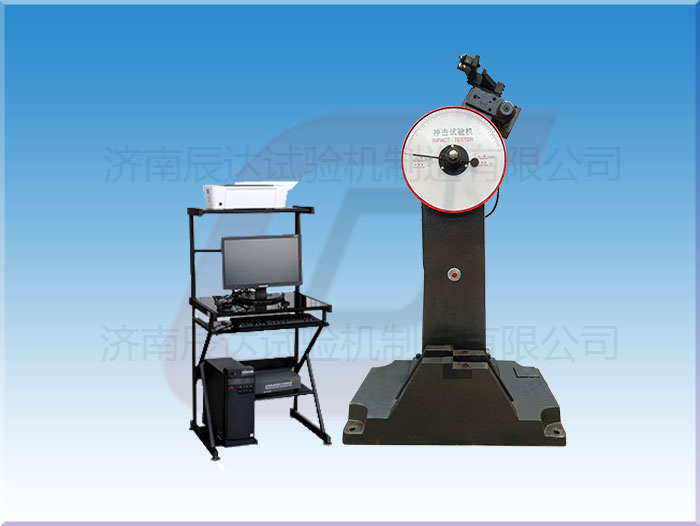

JBW-500B屏顯式?jīng)_擊試驗機

主要用途：

JBW-500B屏顯沖擊試驗機是用于測量金屬材料在動負荷下抵抗沖擊性能的理想的檢測儀器。滿足標準GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，和GB/T229-2007《金屬夏比缺口沖擊試驗方法》，JJG 145-2007 《擺錘式?jīng)_擊試驗機檢定規程》，ASTM-E23《金屬材料缺口試樣標準沖擊試驗方法》的要求。

該設備的工作原理是運用高精度的光電編碼器和帶專用測控、計算軟件的計算機通過檢測擺錘沖擊前與沖擊后的位能之差來檢測沖擊吸收功、材料的沖擊韌性。顯示方式為雙顯式：即度盤指針和計算機同時顯示。計算機既可以顯示沖擊吸收功、沖擊韌性、又可以進行試驗數據自動處理、自動生成試驗報告，取擺、退銷、沖擊、放擺等動作動作控制既可以由手控盒手動控制，也可以利用計算機程序由鼠標輸入自動控制，并可批量或逐次打印試驗結果。

技術參數

1)、最大沖擊能量：500J/250J

2)、擺錘力矩：241.1543N·m

3)、擺錘預揚角：150°

4)、角度最小分辯率：0.1°

5)、擺軸中心至打擊中心的距離：800mm

6)、沖擊速度：5.4 m/s

7)、試樣支座跨距：40mm

8)、試樣支座端圓弧半徑：R1.5mm

9)、沖擊刀圓弧半徑：R2mm

10)、沖擊圓弧半徑：30°

11)、沖擊刀厚度：16mm

12)、試樣規格：55×10×10mm、55×10×7.5mm、55×10mm×mm

13)、設備重量：約550kg

14)、電機功率：200w
